Xamarin Android -  Apresentando e usando o componente GridView

 Neste artigo vou apresentar os conceitos básicos sobre o componente GridView e sua utilização em aplicações Android usando o Visual Studio com Xamarin e a linguagem C#.

O GridView é um ViewGroup à que exibe os itens em uma grade bidimensional (linhas e colunas), rolável. Os itens de grade são inseridos automaticamente para o layout usando um ListAdapter.

O ListView e GridView são subclasses da classe AdapterView e podem ser preenchidos fazendo uma vinculação a Adapter (adaptador), que recupera os dados de uma fonte externa e cria uma exibição que representa cada entrada de dados.

Um Adapter atual como uma ponte entre componentes de interface do usuário e a fonte de dados que preenche os dados no componente de interface do usuário. O adaptador pode ser usado para fornecer os dados um Spinner, ListView, GridView , etc.

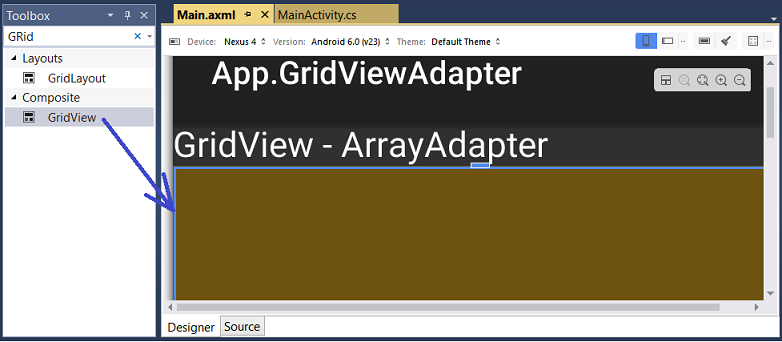

Para incluir um GridView em uma view podemos usar a caixa de ferramentas (ToolBox) no ambiente do Visual Studio:

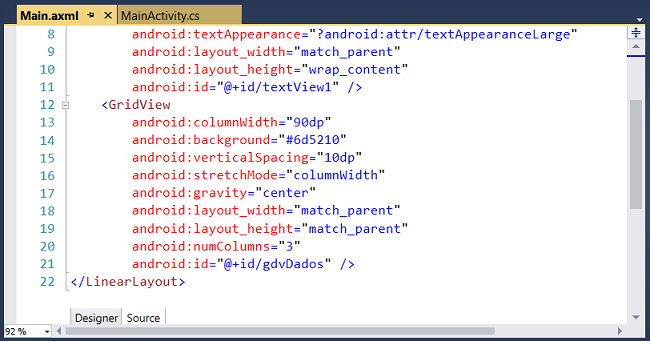

Ou podemos também definir o componente no arquivo XML que representa a view :

Os principais atributos do controle GridView são :

Atributo Descrição
android:id ID que identifica de forma única o layout
android:columnWidth Especifica a largura fixa para cada coluna. Os valores podem ser expressos em : px, dp, sp, em, ou mm.
android:gravity Especifica a gravidade dentro de cada célula. Os valores possíveis são: top, bottom, left, right, center,  center_vertical, center_horizontal, etc.  ( Nota: android:gravity afeta como os filhos de um componente vão ser alinhados.  Não confundir com android:layout_gravity  que é como o componente vai se alinhar dentro do parent)
android:horizontalSpacing Define o padrão de espaçamento horizontal entre as colunas. Os valores podem ser expressos em : px, dp, sp, em, ou mm.
android:numColumns Define quantas colunas vai exibir. Pode ser um valor inteiro, como "100" ou auto_fit que significa exibir tantas colunas quanto possível para preencher o espaço disponível.
android:stretchMode Define como as colunas devem esticar para preencher o espaço vazio disponível, se houver. Os valores possíveis são:
  • none - O esticamente esta desabilitado;
  • spacingWidth - O espaçamento entre cada coluna é esticado;
  • columnWidth - Cada coluna é esticada por igual;
  • spacingWidthUniform - O espaçamento entre cada coluna é uniformemente esticado;
android:verticalSpacing Define o padrão de espaçamento vertical entre as linhas. Os valores podem ser expressos em : px, dp, sp, em, ou mm.

Nota: Abaixo uma tabela que indica o significado das unidades de medidas usadas no Android:

Unidade Significado / Uso
px  Correspondente ao número de pixels da tela /  Use em casos específicos
sp  Scale-independent Pixels - Relativa à resolução da tela mas considera o tamanho da fonte usada /   Usada para definir tamanho de fontes.
dip ou dp  Density-independent Pixels -  Relativa à resolução da tela. Ex : Se a resolução da tela é de 160 dpi, significa que um dp representa 1 pixel em um total de 160. /  Prefira usar dp a px
in  Polegadas - baseada no tamanho físico da tela.
mm  Milímetros - baseada no tamanho físico da tela.
pt  Pontos - 1/72 de uma polegada, baseado no tamanho físico da tela.

Os elementos que serão exibidos no GridView podem ser obtidos de diversas formas :

De forma geral para preencher um GridView com os dados desejados precisamos usar um ArrayAdapter que é uma classe concreta que implementa BaseAdatper e se baseia em um array de objetos e que funcionada como um adapter.

Um Adapter (adaptador) serve como ponte entre os componentes de interface do usuário (UI) e a fonte de dados que preenche os dados nestes componentes. Ele trata e envia os dados para a respectiva view que pode obter esses dados exibindo-os a seguir em diferentes tipos de views como spinner, list view, grid view, etc.

O Xamarin Android fornece várias subclasses de adaptador que são úteis para recuperar diferentes tipos de dados e views para uma AdapterView.

Os adaptadores mais comuns são ArrayAdapter, BaseAdapter, CursorAdapter, SimpleCursorAdapter, SpinnerAdapter e WrapperListAdapter.

Vamos ver na prática como exibir uma lista de itens de uma fonte de dados usando o GridView em uma aplicação Android criada no Visual Studio com Xamarin.

Recursos usados:

Nota: Baixe e use a versão Community 2015 do VS ela é grátis e é equivalente a versão Professional.

Criando o projeto no Visual Studio 2015 Community

Abra o VS 2015 Community e clique em New Project;

Selecione a linguagem Visual C# e o template Android -> Blank App(Android)

Informe o nome App.GridViewAdpater e clique no botão OK;

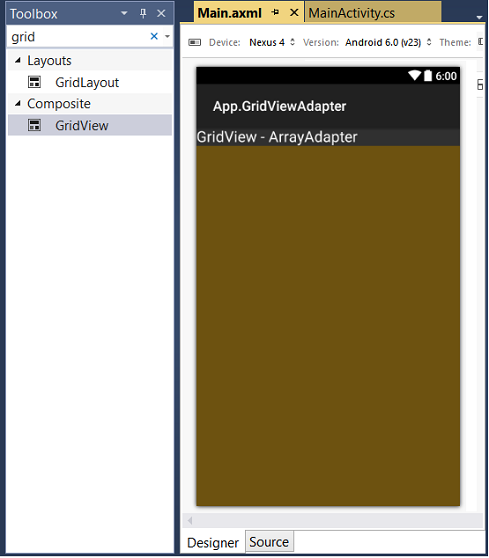

Abra o arquivo Main.axml na pasta Resources/layout e no modo Designer incluir um novo controle GridView a partir da ToolBox e definir a seguintes propriedades:

Abaixo vemos o leiaute no emulador do Xamarin exibindo a tela e ao lado o respectivo código XML gerado :

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <GridView
        android:columnWidth="90dp"
        android:background="#6d5210"
        android:verticalSpacing="10dp"
        android:stretchMode="columnWidth"
        android:gravity="center"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:numColumns="3"
        android:id="@+id/gdvDados" />
</LinearLayout>

Agora podemos iniciar a implementação do código para exibir itens no GridView no arquivo MainActivity.cs.

Vamos começar definindo os namespaces usados no projeto:

using Android.App;
using Android.OS;
using Android.Widget;
using System.Collections;

A seguir a declaração da Activity como sendo a principal e a definição do ícone da aplicação:

[Activity(Label = "App.GridViewAdaper"MainLauncher = true, Icon = "@drawable/icon")]

Antes de implementar o método OnCreate() vamos definir as variáveis que iremos usar :
  GridView gv;
  ArrayAdapter adpt;
  ArrayList lista;
No método OnCreate() vamos incluir o código abaixo:
        protected override void OnCreate(Bundle bundle)
        {
            base.OnCreate(bundle);
            // Set our view from the "main" layout resource
            SetContentView(Resource.Layout.Main);
            gv = FindViewById<GridView>(Resource.Id.gdvDados);
            Dados();
            adpt = new ArrayAdapter(this, Android.Resource.Layout.SimpleListItem1, lista);
            gv.Adapter = adpt;
            gv.ItemClick += Gv_ItemClick;
        }

Por padrão, o ArrayAdapter cria uma view (TextView) para cada item do array chamando toString() em cada item e coloca o conteúdo em um TextView.

No exemplo estamos usando a lista de strings definida em lista, e estamos usando um leiaute de linha existente chamado SimpleListItem1, que representa uma única linha de texto, para definir a aparência do ListView. (Este layout de item contém um único TextView permitindo exibir uma única linha de texto.)

Nota:  Existem diversos layouts de itens de lista incorporados ao Xamarin.Android como : SimpleListItem2 , TwoLineListItem , ActivityListItem , SimpleListItem2 , TestListItem , etc.

 adapter = new ArrayAdapter(this, Android.Resource.Layout.SimpleListItem1, lista);

Os argumentos usados são:

- O primeiro argumento é this :  é o contexto da aplicação;
- O segundo argumento é o leiaute definido no arquivo XML que possui o TextView para cada item do array. Estamos usando :
 SimpleListItem1
- O terceiro argumento é o array de strings que será usado para preencher o texto da view;

Concluindo usamos a propriedade Adapter que retorna o adaptador atualmente em uso nesta ListView e exibe os dados na view:

        gv.Adapter = adpt;

O método Dados() vai apenas preencher o arraylist com as informações que desejamos exibir:

        private void Dados()
        {
            lista = new ArrayList();
            lista.Add("Maria");
            lista.Add("Pedro");
            lista.Add("João");
            lista.Add("Sandra");
            lista.Add("Carlos");
            lista.Add("Eduardo");
            lista.Add("Andre");
            lista.Add("Marcia");
            lista.Add("Debora");
            lista.Add("Cristina");
            lista.Add("Luiz");
            lista.Add("Antonio");
            lista.Add("Paulo");
            lista.Add("Beatriz");
        }

Concluindo definindo o evento ItemClick do GridView para exibir o item selecionado:

 gv.ItemClick += Gv_ItemClick;

No evento  ItemClick do GridView definimos uma janela de aviso usando a classe Toast para exibir qual o item foi selecionado :

      private void Gv_ItemClick(object sender, AdapterView.ItemClickEventArgs e)
        {
            Toast.MakeText(this, lista[e.Position].ToString(), ToastLength.Short).Show();
        }

Para saber mais sobre diálogos de alerta e avisos veja o artigo : Xamarin Android -  Exibindo uma janela de Alerta com AlertDialog.Builder

Executando o projeto iremos obter o seguinte resultado:

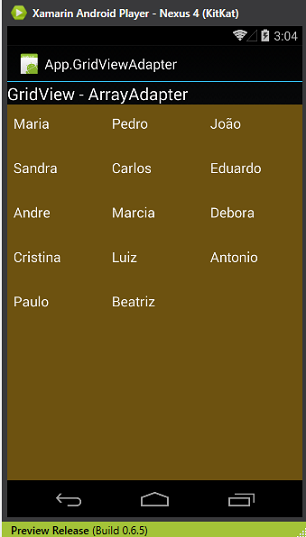

O gridview exibindo os itens

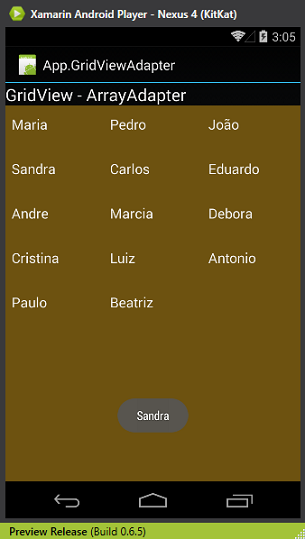

 A janela de aviso exibindo o item selecionado

No próximo artigo vou mostrar como exibir imagens em um controle GridView em aplicações Xamarin Android.

Pegue o projeto completo aqui : App.GridViewAdapter.zip (sem as referências)
