ASP .NET Core MVC - Gráficos com o GoogleChart no VS Code

 Neste artigo eu vou mostrar como podemos gerar gráficos usando o GoogleChart em aplicações ASP .NET Core MVC usando o VS Code.

Eu já apresentei a biblioteca GoogleChart neste artigo :  ASP .NET - Criando gráficos dinâmicos com Google Chart - Macoratti

Os princípios e recursos continuam praticamente os mesmos e neste artigo vou apenas mostrar como fazer a implementação com ASP .NET Core MVC.

Para variar um pouco vou criar o projeto ASP .NET Core e fazer a implementação usando a ferramenta de linha de comando .NET CLI e o editor de código Visual Studio Code.

Se você não conhece a NET CLI nem o VS Code veja os meus artigos já publicados sobre esse assunto:

Para ilustrar vamos criar um gráfico de barras e outro de linhas comparando o crescimento das 5 cidades mais populosas do Brasil entre 2010 e 2017.

Observação:  Você deve instalar no VS Code os seguintes plugins :  C# e C# Extensions.

A documentação do GoogleChart e extensa e oferece diversas possibilidades. Para detalhes consulte : https://developers.google.com/chart/

Com isto posto vamos ao trabalho...

Recursos usados:

Criando o projeto via linha de comando usando a NET CLI

Crie uma pasta chamada aspcorechart (ou outro nome a seu gosto) no seu computador local.

A seguir entre nesta pasta e digite o comando : dotnet new mvc

Isto vai criar um projeto ASP .NET Core MVC na pasta aspcorechart com toda estrutura e arquivos prontos para uso. (É igual a criar no VS 2017).

Vamos abrir o projeto no VS Code.

Para isso, estando na pasta aspcorechart, digite na linha de comando : Code .

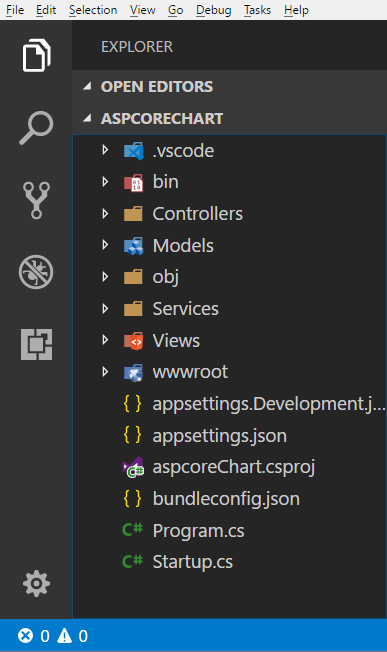

Acima temos a figura exibindo o nosso projeto aberto no VS Code.

Criando a classe de domínio

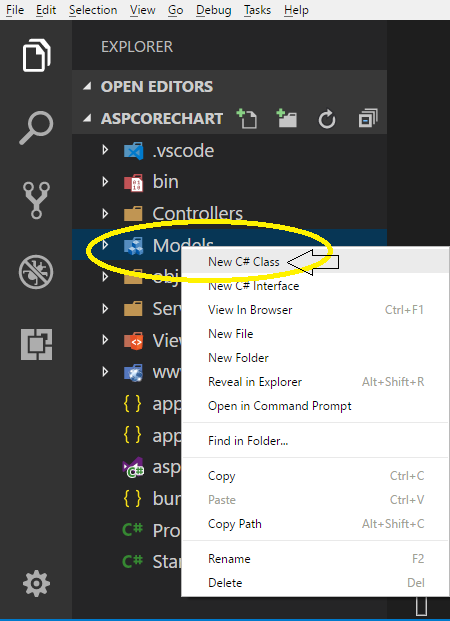

Com o projeto aberto no VS Code clique com o botão direito sobre a pasta Models e selecione a opção New C# Class e informe o nome PopulacaoModel.

Nota: Para visualizar as opções do menu suspenso o você tem que ter as extensões C# e C# Extensions instaladas no VS Code.

A seguir defina o código abaixo nesta classe:

namespace aspcoreChart.Models
{
    public class PopulacaoModel
    {
        public string Cidade { get; set; }
        public decimal Populacao2017 { get; set; }
        public decimal Populacao2010 { get; set; }
    }
}

Esta classe representa o nosso modelo de domínio e expõe o nome da cidade e as populações de 2010 e 2017.

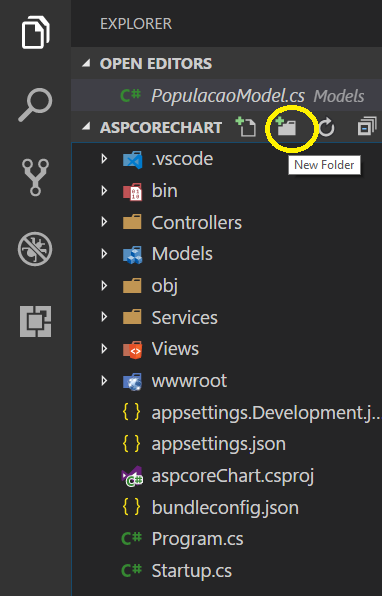

A seguir vamos criar uma pasta Services no projeto. Clique sobre o ícone New Folder e informe o nome Services:

Criando a classe de serviço

Agora que criamos a pasta Services no projeto vamos criar uma classe chamada PopulacaoService que vai fornecer os dados que vamos exibir nos gráficos que vamos criar.

Clique com o botão direito do mouse sobre a pasta Services e a seguir em New C# Class e informe o nome PopulacaoService incluindo o código a seguir:

using System.Collections.Generic;
using aspcoreChart.Models;
namespace aspcoreChart.Services
{
    public class PopulacaoService
    {
        public static List<PopulacaoModel> GetPopulacaoPorEstado()
        {
            var lista = new List<PopulacaoModel>();
            lista.Add(new PopulacaoModel{ Cidade="São Paulo", Populacao2017 = 45094 , Populacao2010 = 39585 });
            lista.Add(new PopulacaoModel{ Cidade="Minas Gerais", Populacao2017 = 21119 , Populacao2010 =16715  });
            lista.Add(new PopulacaoModel{ Cidade="Rio de Janeiro", Populacao2017 = 16718 , Populacao2010 = 15464 });
            lista.Add(new PopulacaoModel{ Cidade="Bahia", Populacao2017 = 15344 , Populacao2010 = 10120 });
            lista.Add(new PopulacaoModel{ Cidade="Parana", Populacao2017 = 11320 , Populacao2010 = 8912 });
            return lista;
        }
    }
}

Nota: Os dados foram obtidos da Wikipédia : https://pt.wikipedia.org/wiki/Lista_de_munic%C3%ADpios_do_Brasil_por_popula%C3%A7%C3%A3o

Estamos prontos para definir o nosso controlador.

Criando o controlador PopulacaoController

Clique com o botão direito do mouse sobre a pasta Controllers e a seguir clique em New File e informe o nome PopulacaoController.

A seguir inclua o código abaixo:

using aspcoreChart.Services;
using Microsoft.AspNetCore.Mvc;
namespace aspcoreChart.Controllers
{
    public class PopulacaoController : Controller
    {
        public IActionResult Index()
        {
           return View();
        }
        //Retorna dados JSO da população de cada estado
         public JsonResult PopulacaoGrafico()
        {
           var listaPopulacao = PopulacaoService.GetPopulacaoPorEstado();
           return Json(listaPopulacao);
        }
    }
}

Neste controlador temos dois métodos Action:

  • Index - Que retorna a view Index;
  • PopulacaoGrafico - que obtém os dados do serviço criado sobre a população;

Criando a view Index e definindo o GoogleChart

Vamos ter que criar a view Index e para isso vamos criar primeiro uma pasta chamada Populacao dentro da pasta Views.

Apos criar a pasta Populacao crie um arquivo chamado Index.cshtml dentro desta pasta com o seguinte código :

<title>
    @ViewData["Title"] - Grafico
</title>
<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js"></script>
<div id="chart_div" style="width: 900px; height: 500px;"></div>
<script type="text/javascript">
    google.charts.load('current', {packages: ['corechart', 'bar']});
    google.charts.setOnLoadCallback(CarregaDados);
    function CarregaDados() {
        $.ajax({
            url: '@Url.Action("PopulacaoGrafico","Populacao")',
            dataType: "json",
            type: "GET",
            error: function(xhr, status, error) {
                var err = eval("(" + xhr.responseText + ")");
                toastr.error(err.message);
            },
            success: function(data) {
                GraficoPopulacional(data);
                return false;
            }
        });
        return false;
    }
    function GraficoPopulacional(data) {
        var dataArray = [
            ['Cidade', '2010' , '2017']
        ];
        $.each(data, function(i, item) {
            dataArray.push([item.cidade, item.populacao2010, item.populacao2017]);
        });
        var data = google.visualization.arrayToDataTable(dataArray);
        var options = {
            title: 'Brasil - População das 5 Cidades mais populosas',
            chartArea: {
                width: '50%'
            },
            colors: ['#b0120a', '#ffab91'],
            hAxis: {
                title: 'Populacao Total (em milhões)',
                minValue: 0
            },
            vAxis: {
                title: 'Cidade'
            }
        };
        var chart = new google.visualization.LineChart(document.getElementById('chart_div'));
        chart.draw(data, options);
        return false;
    }
</script>

Agora vamos entender o código desta view Index.shtml :

1- Para usar os recursos dos gráficos que desejamos criar basta referenciar a biblioteca do GoogleChart.  Estamos fazendo isso via url :

<script type="text/javascript" src="https://www.gstatic.com/charts/loader.js"></script>
2- Carrega a API de visualização e os pacotes de gráficos :
google.charts.load ('current', {'packages': ['corechart']});

3- Define uma chamada de retorno para executar quando a API de visualização do Google for carregada.
google.charts.setOnLoadCallback (CarregaDados);

4- Carrega os dados usando uma requisição ajax onde informamos o nome do controlador,  o método Action e o tipo de requisição (GET).  Se os dados forem obtidos com sucesso chama a função GraficoPopulacional para gerar gráfico:

function CarregaDados() {
        $.ajax({
            url: '@Url.Action("PopulacaoGrafico","Populacao")',
            dataType: "json",
            type: "GET",

            error: function(xhr, status, error) {
                var err = eval("(" + xhr.responseText + ")");
                toastr.error(err.message);
            },
            success: function(data) {
                GraficoPopulacional(data);
                return false;
            }
        });
        return false;
    }

5 - Gera o gráfico com os dados informados. Aqui primeiro definimos os dados do cabeçalho preechemos a seguir com os dados obtidos e definimos algumas opções de configuração do gráfico

      function GraficoPopulacional(data) {
        var dataArray = [
            ['Cidade', '2010' , '2017']
        ];
        $.each(data, function(i, item) {
            dataArray.push([item.cidade, item.populacao2010, item.populacao2017]);
        });
        var data = google.visualization.arrayToDataTable(dataArray);
        var options = {
            title: 'Brasil - População das 5 Cidades mais populosas',
            chartArea: {
                width: '50%'
            },
            colors: ['#b0120a', '#ffab91'],
            hAxis: {
                title: 'Populacao Total (em milhões)',
                minValue: 0
            },
            vAxis: {
                title: 'Cidade'
            }
        };
        var chart = new google.visualization.LineChart(document.getElementById('chart_div'));
        chart.draw(data, options);
        return false;

    }

a

Na função drawchart os dados são inicializados, as colunas são adicionados a ele, e, em seguida, os dados são inseridos. Finalmente, o novo Gráfico é inicializado e seu método draw é invocado.

O método LineChart da API do Google indica que vamos criar uma gráfico de linhas. Para criar outros tipos de gráficos basta usar outros métodos como:

  • google.visualization.ColumnChart - Gráfico de coluna
  • google.visualization.BarChart - Gráfico de barras
  • google.visualization.LineChart - Gráfico de linhas

Alterando o arquivo de leiaute

Vamos agora abrir o arquivo _Layout.cshml na pasta /Views/Shared e incluir o código em azul mostrado abaixo substituindo o código original:

...

<div class="navbar-collapse collapse">
<ul class="nav navbar-nav">
<li><a asp-area="" asp-controller="Home" asp-action="Index">Home</a></li>
<li><a asp-area="" asp-controller="Populacao" asp-action="Index">Gráfico Populacional</a></li>

</ul>
</div>

...

Agora vamos alterar o código da view Index.cshtml da pasta Views/Home :

@{
    ViewData["Title"] = "Home Page";
}
<br />
<div class="container">
   <div class="jumbotron">
     <h2>Gráficos com GoogleChart</h2>
   </div>
</div>



Agora é só alegria...

Executando projeto iremos obter o seguinte resultado:

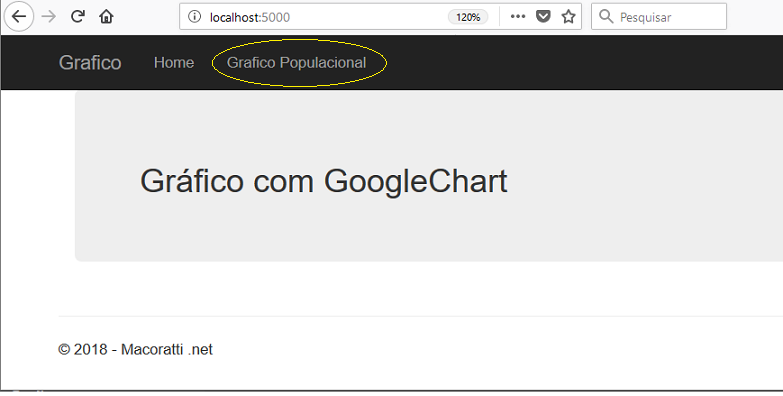

1- A página Inicial com o menu de opções

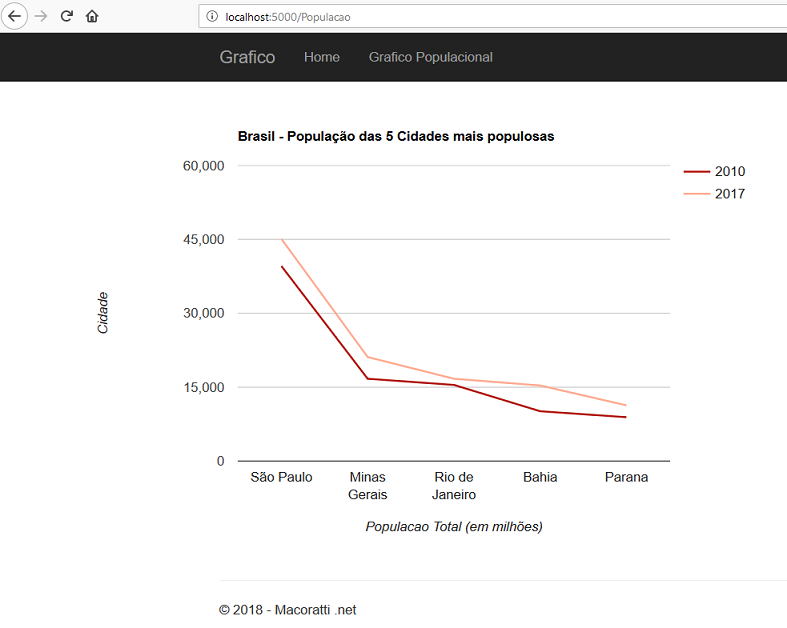

2- O gráfico de linhas

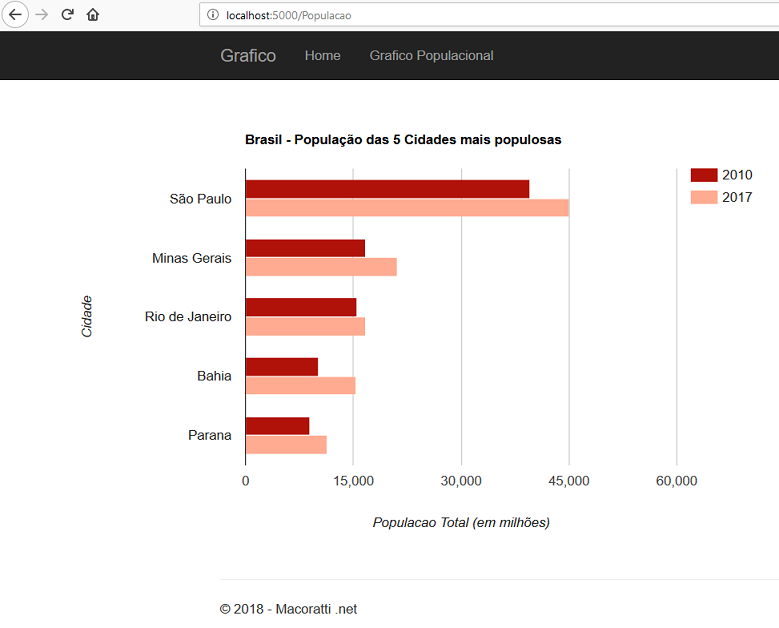

3- O gráfico de barras:

Pegue o código do projeto aqui:  aspcoreChart.zip
