HTML5 - Básico e Prático - Canvas - VI


Antes de continuar verifique se o seu navegador web possui suporte ao HTML5 clicando aqui: http://html5test.com/ (veja o resultado e tome as providências atualizando o navegador)

O que é Canvas ?

O elemento Canvas do HTML5 é usado para desenhar gráficos, em tempo de execução, em uma página web, através de scripts (geralmente JavaScript).

A tag <canvas> é especializada em renderizar imagens em bitmap, sendo específicas para a edição breve de imagens através de APIs ou JavaScript. Esse tipo de edição acontece pura e exclusivamente de maneira muito similar a outros geradores de imagem em duas dimensões (2D). Além disso, as tags canvas são compatíveis com as folhas de estilo CSS.

Dessa forma o elemento Canvas é apenas um recipiente para gráficos, você deve usar um script para realmente extrair os gráficos.

O Canvas pode ser visto como uma região de trabalho para desenho definida no código HTML com atributos de altura e largura que possui vários métodos para caminhos de desenho, caixas, círculos, personagens e imagens adicionadas.

O Internet Explorer 9, Firefox, Opera, Chrome, e Safari suportam o elemento Canvas.

Criando um Canvas

O canvas é especificada pela tag <canvas>.

Para criar um Canvas especifique o id, largura e altura do elemento <canvas> conforme o exemplo a seguir:


<canvas id="meuCanvas" width="200" height="100"></canvas>

O elemento <canvas> não tem em si mesmo recursos para de desenho; Todo o desenho deve ser feito dentro de um JavaScript:

Abra o bloco de notas e digite o código abaixo salvando o arquivo com o nome html5_Canvas.htm:

<!DOCTYPE html>
<html>
<body>

<canvas id="meuCanvas" width="200" height="100" style="border:1px solid #c3c3c3;">
Seu navegador não suporta a tag <canvas>
</canvas>

<script type="text/javascript">

var c=document.getElementById("meuCanvas");
var ctx=c.getContext("2d");
ctx.fillStyle="#FCC000";
ctx.fillRect(0,0,150,75);

</script>


</body>
</html>

O código JavaScript utiliza o id para encontrar o elemento Canvas definido na página: var c=document.getElementById("meuCanvas");

A seguir cria o objeto contexto: var ctx=c.getContext("2d");

Antes de começar a desenhar no canvas temos de obter o contexto para desenho, neste caso vamos desenhar em 2D, por isso queremos obter o contexto de desenho em 2D.

O objeto getContext("2d") é um objeto interno HTML5, com muitos métodos para desenhar caminhos, caixas, círculos, personagens, imagens e muito mais.

A seguir a duas linhas de código desenham um retângulo com a cor definida:

ctx.fillStyle="#FCC000";
ctx.fillRect(0,0,150,75);

O atributo FillStyle aplica a cor, e o atributo fillRect especifica a forma, posição e tamanho.

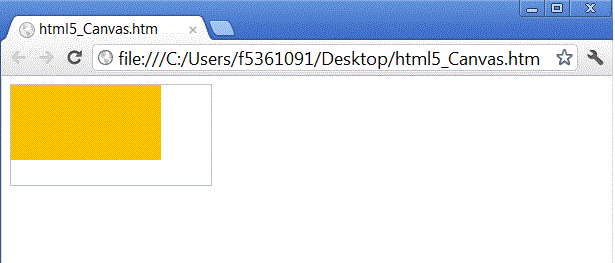

Abrindo o arquivo no navegador Chrome (19.0.1084.56 m) teremos a exibição da página abaixo:

Entendendo o sistema de coordenadas

Na propriedade fillRect acima usamos os parâmetros (0,0,150,75).

Isto significa o seguinte: Desenhe um retângulo com dimensões 150x75 na tela, a partir do canto superior esquerdo (0,0).

A coordenadas X e Y do canvas são usadas para posicionar os desenhos na tela.

Abaixo vemos na figura como são definidas as coordenadas em duas dimensões X e Y:

Existem três funções para desenhar retângulos no canvas, as funções: fillRect, strokeRect e clearRect.

Abra o Bloco de notas e digite o código abaixo salvando com o nome html5_CanvasRetangulos.htm:

<!DOCTYPE html>
<html>
<body>

<canvas id="meuCanvas" width="300" height="200" style="border:1px solid #c3c3c3;">
Seu navegador não suporta a tag <canvas>
</canvas>

<script type="text/javascript">
    var canvasElem = document.getElementById('meuCanvas');

//Obtém o contexto "2d" de desenho para o canvas
    var context = canvasElem.getContext('2d');


 //Desenha rectângulo opaco

context.fillStyle = "rgb(200, 0, 0)";
     context.fillRect(0, 0, 150, 100);



  //Desenha rectângulo com transparência

  context.fillStyle = "rgba(0, 0, 200, 0.5)";
     context.fillRect (120, 70, 70, 70);

</script>
</body>
</html>

Abrindo o arquivo no navegador Chrome (19.0.1084.56 m) teremos a exibição da página abaixo:

Agora veremos um exemplo para desenhar linhas conforme o código abaixo criado no bloco de notas e salvo com o nome html5_CanvasLinhas.htm:

<!DOCTYPE html>
<html>
<body>

<canvas id="meuCanvas" width="200" height="100" style="border:1px solid #c3c3c3;">
Seu navegador não suporta a tag <canvas>.
</canvas>

<script type="text/javascript">

var c=document.getElementById("meuCanvas");
var ctx=c.getContext("2d");
ctx.moveTo(10,10);
ctx.lineTo(150,50);
ctx.lineTo(10,50);
ctx.stroke();


</script>

</body>
</html>

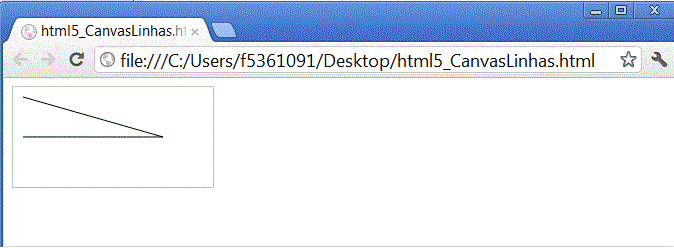

Abrindo o arquivo no navegador Chrome (19.0.1084.56 m) teremos a exibição da página abaixo:

Neste outro exemplo veremos um exemplo para desenhar um círculo conforme o código abaixo criado no bloco de notas e salvo com o nome html5_CanvasCirculo.htm:

<!DOCTYPE html>
<html>
<body>

<canvas id="meuCanvas" width="200" height="150" style="border:1px solid #c3c3c3;">
Seu navegador não suporta a tag <canvas>.
</canvas>

<script type="text/javascript">
var c=document.getElementById("meuCanvas");
var ctx=c.getContext("2d");
ctx.fillStyle="#FF0000";
ctx.beginPath();
ctx.arc(70,18,15,0,Math.PI*2,true);
ctx.closePath();
ctx.fill();

</script>

</body>
</html>

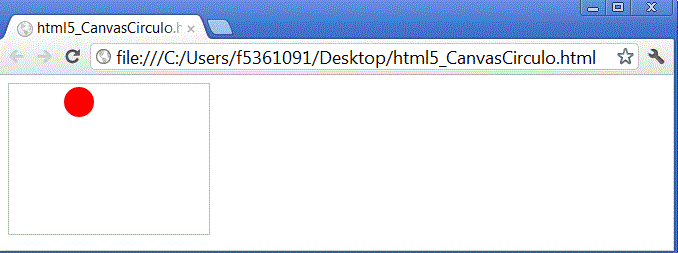

Abrindo o arquivo no navegador Chrome (19.0.1084.56 m) teremos a exibição da página abaixo:

Para concluir vejamos um exemplo de como inserir uma figura em um canvas.

Usando o Bloco de notas digite o código abaixo e salve com o nome html5_CanvasFigura.htm:

<html>
<head>
<title>HTML5 - Imagens em Canvas</title>
<script language="javascript">
function carregaContexto(idCanvas){
   var elemento = document.getElementById(idCanvas);
   if(elemento && elemento.getContext){
      var contexto = elemento.getContext('2d');

      if(contexto){
         return contexto;
      }
   }
   return FALSE;
}
window.onload = function(){
   var ctx = carregaContexto('meucanvas');
   if(ctx){
      //Cria uma imagem com um objeto Image de Javascript
      var img = new Image();
      //indica a URL da imagem
      img.src = 'elvis.png';
      //define o evento onload do objeto imagem
      img.onload = function(){
         //inclui a imagem no canvas
         ctx.drawImage(img, 10, 10);
      }
   }
}
</script>
</head>
<body>
<canvas id="meucanvas" width="200" height="200" style="border:1px solid #c3c3c3;">
    Seu navegador não suporta canvas.
</canvas>
</body>
</html>

Para desenhar uma imagem na tela usamos o método drawImage() que pertence ao objeto contexto do canvas, com a seguinte sintaxe:

drawImage(objeto_imagem, x, y)

Aqui usamos três parâmetros:

  1. O primeiro é o objeto Javascript da imagem que se deseja incluir na tela;
  2. Os dois seguintes são as coordenadas onde posicionar a imagem, sendo (x,y) o ponto onde se colocará o canto superior esquerdo da imagem;

O objeto imagem é um dos objetos básicos de Javascript e seu comportamento é igual em todos os navegadores. Este objeto imagem pode ser obtido de várias maneiras, a que usamos usa uma instrução JavaScript:

var img = new Image();

Assim temos uma variável chamada "img" que tem um objeto imagem dentro. Para inicializar o objeto temos que atribuir uma rota ao arquivo que desejamos exibir: img.src = 'arquivo.jpg';

Com isso fazemos com que o objeto Image carregue a imagem que está no arquivo 'arquivo.jpg'. (como não especificamos nenhum diretório na rota, o arquivo deverá estar na mesma pasta que o arquivo HTML)

Agora que temos um objeto imagem, podemos exibi-lo em um canvas por meio da função drawImage() da seguinte forma: ctx.drawImage(img, 20, 20);

Mas atenção!!! a imagem não será desenhada no canvas a não ser que esteja previamente carregada no navegador.

Para isso temos que fazer o seguinte:

var img = new Image();
img.src = 'arquivo.jpg';
ctx.drawImage(img, 20, 20);

A imagem somente será exibida após ser carregada, ou seja, após o navegador fazer o download da mesma. Por isso usamos o o evento onload da imagem chamamos o método drawImage() quando a imagem terminou de ser carregada.

var img = new Image();
img.src = 'elvis.png';
img.onload = function(){
ctx.drawImage(img, 20, 20);
}

Abrindo o arquivo no navegador Chrome (19.0.1084.56 m) teremos a exibição da página abaixo:

Pegue os exemplos aqui:

Criando um exemplo com HTML5 e  ASP .NET MVC

Vamos agora mostrar como usar o objeto canvas do HTML5 em uma aplicação ASP .NET MVC.

Abra o Visual Studio 2012 Express for web e clique no link New Project;

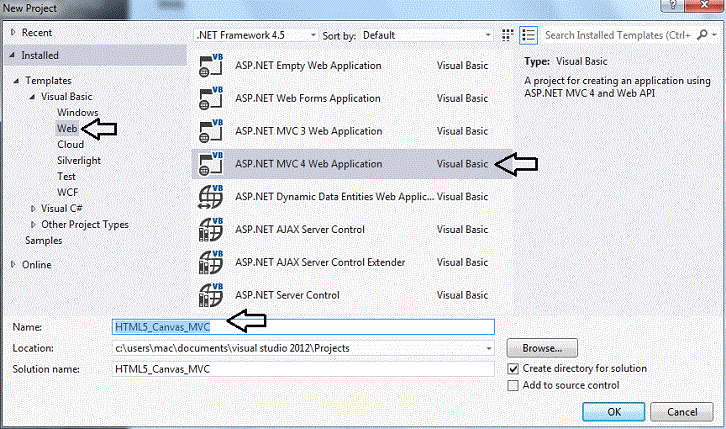

A seguir selecione o template Visual Basic -> Web -> ASP .NET MVC 4 Web Application e informe o nome HTML5_Canvas_MVC e clique no botão OK;

Vamos selecione o template Empty e o engine ASPX e clicar no botão OK;

O o projeto criado já contém a estrutura contendo as pastas Models, Controllers e Views.

Se a pasta Scripts não foi criada clique no menu PROJECT e a seguir em New Folder e informe o nome Scripts;

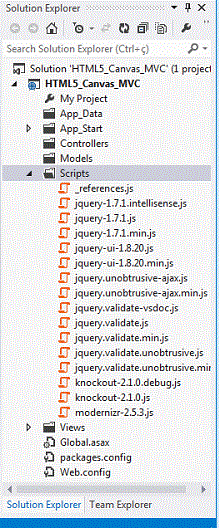

A seguir inclua as bibliotecas jQuery e modernizr nesta pasta conforme a figura abaixo:

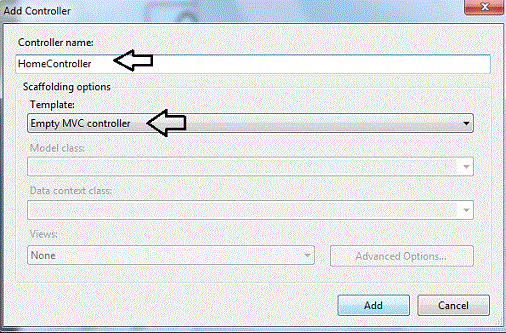

Clique com o botão direito do mouse sobre a pasta Controllers e selecione Add->Controller;

Informe o nome HomeController e selecione o template Empty MVC Controller clicando a seguir no botão Add;

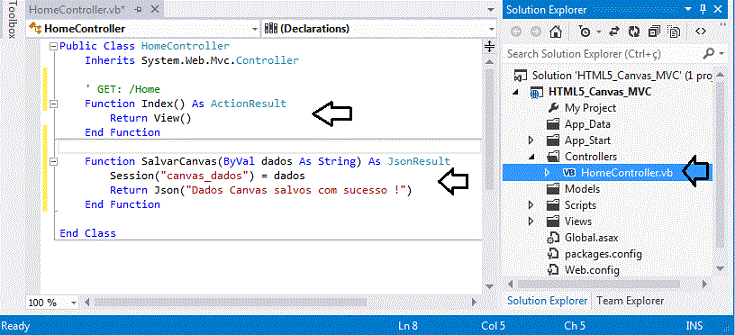

Defina o método SalvarCanvas() no controlador conforme mostrado abaixo:

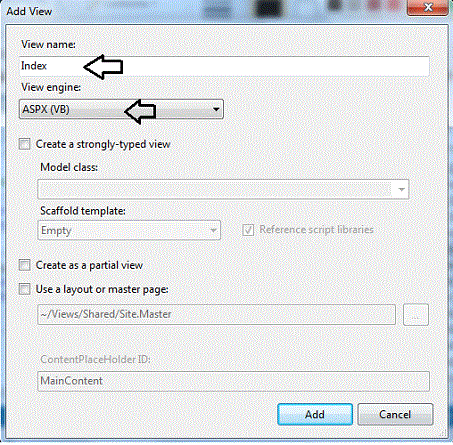

Clique no método Index() sobre a palavra View() e selecione a opção Add View;

Aceite o nome padrão Index para a view e selecione o engine ASPX clicando no botão Add;

Agora define o código abaixo na view Index;

O código referencia as bibliotecas jQuery e modernizr e inclui uma caixa de Texto e dois botões de comando na página;

Agora vamos incluir o código javascript usando jQuery na tag <head> conforme o código abaixo:

 <script type=”text/javascript”>
     $(document).ready(function () {
      if (!Modernizr.canvas) {
            alert('Seu navegador não suporta a tag Canvas.');
         }
       $("#btnDesenha").click(function () {
         var canvas = document.getElementById('macCanvas');
         var context = canvas.getContext("2d");
         context.fillStyle = 'silver';
         context.fillRect(0, 0, 500, 200);
         context.fillStyle = 'Black';
         context.lineWidth = 10;
         context.font = '20pt Arial';
         var x = canvas.width / 2;
         var y = canvas.height / 2;
         context.textAlign = "center";
         context.fillText($("#txtTexto").val(), x, y);
        });

        $("#btnSalva").click(function () {
         var dados = '{ "dados" : "' + $("!#txtTexto").val() + '"}';
         $.ajax({
         type: "POST",
         url: '/home/SalvarCanvas',
         data: dados,
         contentType: "application/json; charset=utf-8",
         dataType: "json",
         success: function (result) {
             alert(result);
         },
         error: function (err) {
           alert(err.status + " - " + err.statusText);
        }
        })
       });
      });
</script>

Este código trata os eventos de cada botão de comando. Para o botão Desenhar usamos o objeto Canvas e desenhamos o texto informado na caixa de texto. No botão Salvar estamos usando o recurso para salvar os dados na sessão.

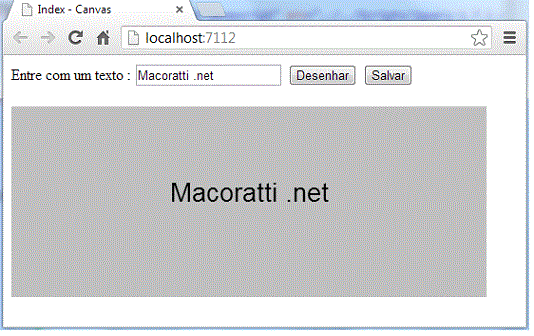

Executando projeto teremos o seguinte resultado:

Esse é um exemplo bem simples de utilização do objeto Canvas em ASP .NET MVC.

Pegue o projeto completo aqui: HTML5_Canvas_MVC.zip

Referências:


José Carlos Macoratti
