WPF - Criando gráficos com o WPF toolkit

Com a liberação do WPF Toolkit em junho de 2009 é possível criar diversos gráficos em aplicações Windows Presentantion Foundation - WPF. Neste artigo eu mostro como usar o recurso de visualização de dados através do assembly System.Windows.Controls.DataVisualization.Toolkit.dll.

Antes de iniciar você tem que fazer o download do WPF Toolkit - June 2009 Release e efetuar a instalação na sua máquina.

Nos exemplos usados neste artigo eu estou usando os seguintes recursos:

Visual Basic 2008 Express Edition (Eu estou usando a versão traduzida para o Português)
WPF Toolkit - June 2009 Release

Obs: Para mais detalhes sobre o pacote de idiomas do VB 2008 Express visite o site em :
http://www.microsoft.com/downloads/details.aspx?FamilyId=BF3CB4CB-4C4D-43BF-90AB-652BFA9EEC5B&displaylang=pt-br

Criando o projeto WPF e preparando o ambiente

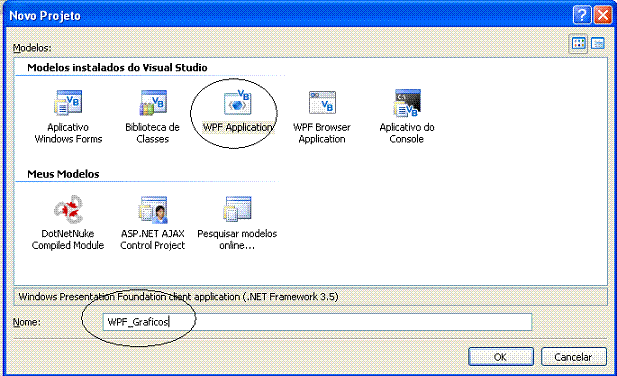

Abra o VB 2008 Express e crie um novo projeto do tipo WPF Application com o nome WPF_Graficos;

Antes de poder usar qualquer funcionalidade para gerar gráficos na sua aplicação WPF você tem que incluir uma referência ao assembly System.Windows.Controls.DataVisualization.Toolkit.dll.

Para isso clique com o botão direito do mouse sobre o nome do projeto e selecione Add Reference (ou através do menu Project clique em Add Reference);

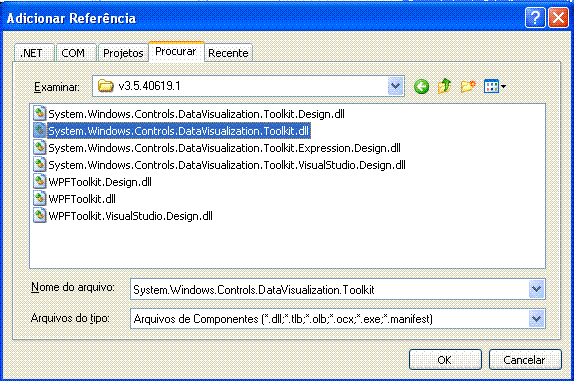

Selecione a guia Procurar(Browse) e e escolha a o item System.Windows.Controls.DataVisualization.Toolkit.dll na pasta onde o toolkit foi instalado,geralmente em X:\Arquivos de programas\WPF Toolkit\v3.5.40619.1 , e clique no botão OK;

Agora o próximo passo é importar os namespaces:

System.Windows.Controls.DataVisualization.toolkit e System.Windows.Controls.DataVisualization.Charting

para página do projeto WPF incluindo as seguintes linhas no arquivo window1.xaml:

....
xmlns:DV="clr-namespace:System.Windows.Controls.DataVisualization;assembly=System.Windows.Controls.DataVisualization.Toolkit"
xmlns:DVC="clr-namespace:System.Windows.Controls.DataVisualization.Charting;assembly=System.Windows.Controls.DataVisualization.Toolkit"
.....

Obs: Basta você digitar xmlns= para ver o recurso IntelliSence exibir os recursos citados.

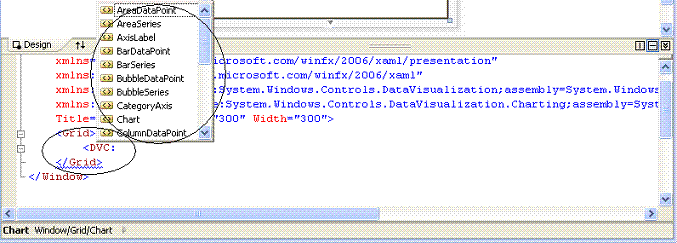

Após isso se você digitar a tag <DVC: irá ver a relação dos gráficos disponíveis para uso;

Criando Gráficos no WPF com o WPF-Toolkit

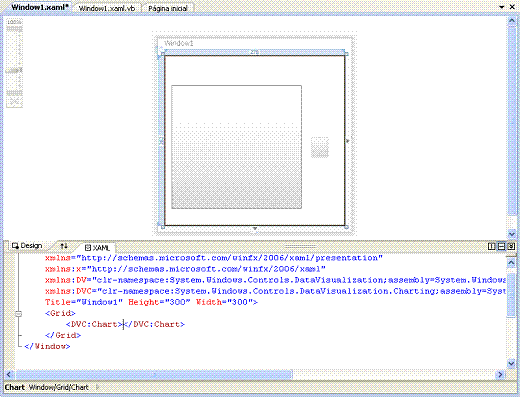

O elemento que representa um controle gráfico no arquivo XAML é o elemento Chart:

O atributo Series do elemento Chart é usado para criar o tipo do gráfico e dentre os tipos mais usados temos: BarSeries, ColumnSeries, LineSeries, PieSeries e ScatterSeries;

Criando um gráfico de barras

Vamos criar um gráfico de barras definindo o seguinte código no arquivo XAML:

Agora devemos abrir o arquivo code-behind Window1.xaml.vb e primeiro declarar o seguinte namespace:

Imports System.Windows.Controls.DataVisualization.Charting

OBS: Em todos os exemplos mostrados devemos repetir este procedimento.

Depois podemos definir o seguinte código para ilustrar a criação de um gráfico de barras:

Imports System.Windows.Controls.DataVisualization.Charting

Class Window1
    Private Sub Window1_Loaded(ByVal sender As Object, ByVal e As System.Windows.RoutedEventArgs) Handles Me.Loaded
        LoadBarChartData()
    End Sub

    Private Sub LoadBarChartData()
        DirectCast(mcChart.Series(0), BarSeries).ItemsSource =  _
          New KeyValuePair(Of String, Integer)() {New KeyValuePair(Of String, Integer)("Flamento", 67), _
                                                                                                       New KeyValuePair(Of String, Integer)("Internacional", 65), _
                                                                                                       New KeyValuePair(Of String, Integer)("São Paulo", 65), _
                                                                                                       New KeyValuePair(Of String, Integer)("Cruzeiro", 62), _
                                                                                                       New KeyValuePair(Of String, Integer)("Palmeiras", 62), _
                                                                                                       New KeyValuePair(Of String, Integer)("Avai", 57)}
    End Sub
End Class

O código acima cria uma coleção usando a estrutura KeyValuePair(Of <(TKey, TValue>)>) - Define um par chave/valor que pode ser definido ou recuperado e define a propriedade ItemSource da série BarSeries do gráfico de barra definido.

A propriedade ItemSource obtém ou define uma coleção usada para gerar o conteúdo do controle. Neste exemplo estou usando a propriedade para acrescentar itens ao controle.

Em todos os exemplos irei usar esta mesma estrutura alterando somente o atributo Series conforme o tipo de gráfico.

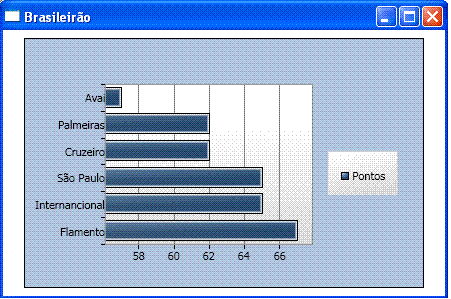

Executando projeto iremos obter:

Criando um gráfico de Colunas

Para criar um gráfico de colunas vamos usar os mesmos dados e os mesmos procedimentos anteriores.

Inclua um novo formulário através do menu Project -> Add Window; Será incluído um novo formulário window2.xaml;

Defina no arquivo XAML o seguinte código:

<Window x:Class="Window2"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:DV="clr-namespace:System.Windows.Controls.DataVisualization;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    xmlns:DVC="clr-namespace:System.Windows.Controls.DataVisualization.Charting;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    Title="Brasileirão" Height="300" Width="450">
    <Grid>
        <DVC:Chart Canvas.Top="80" Canvas.Left="10" Name="mcChart"   Width="400" Height="250"
           Background="LemonChiffon">
            <DVC:Chart.Series>
                <DVC:ColumnSeries Title="Pontos" IndependentValueBinding="{Binding Path=Key}" DependentValueBinding="{Binding Path=Value}">
                </DVC:BarSeries>
            </DVC:Chart.Series>
        </DVC:Chart>
    </Grid>
</Window>

Abra o arquivo code-behind Window2.xaml.vb declarar o namespace Imports System.Windows.Controls.DataVisualization.Charting e defina o seguinte código:

Private Sub LoadColumnChartDados()
        DirectCast(mcChart.Series(0), ColumnSeries).ItemsSource = _
                       New KeyValuePair(Of String, Integer)() {New KeyValuePair(Of String, Integer)("Flamento", 67), _
                       New KeyValuePair(Of String, Integer)("Internacional", 65), _
                       New KeyValuePair(Of String, Integer)("São Paulo", 65), _
                       New KeyValuePair(Of String, Integer)("Cruzeiros", 62), _
                       New KeyValuePair(Of String, Integer)("Palmeiras", 62), _
                       New KeyValuePair(Of String, Integer)("Avai", 57)}
    End Sub
End

Para exibir o gráfico clique em MyProject, selecione a aba Aplicativo e em URI de inicialização defina o formulário window2.xaml;

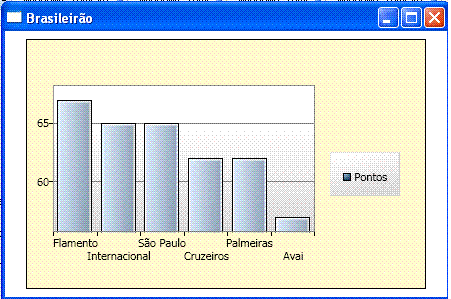

Após esta configuração , executando o projeto iremos obter:

Criando um gráfico de Pizza

Vamos continuar usando os mesmos dados para criar um gráfico de Pizza.

Inclua um novo formulário através do menu Project -> Add Window; Será incluído um novo formulário window3.xaml;

Defina no arquivo XAML o seguinte código:

<Window x:Class="Window3"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:DV="clr-namespace:System.Windows.Controls.DataVisualization;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    xmlns:DVC="clr-namespace:System.Windows.Controls.DataVisualization.Charting;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    Title="Brasileirão" Height="300" Width="450">
    <Grid>
        <DVC:Chart Canvas.Top="80" Canvas.Left="10" Name="mcChart"   Width="400" Height="250"
           Background="LightCoral">
            <DVC:Chart.Series>
                <DVC:PieSeries  Title="Pontos" IndependentValueBinding="{Binding Path=Key}" DependentValueBinding="{Binding Path=Value}">
                </DVC:PieSeries >
            </DVC:Chart.Series>
        </DVC:Chart>
    </Grid>
</Window>

Abra o arquivo code-behind Window3.xaml.vb declarar o namespace Imports System.Windows.Controls.DataVisualization.Charting e definir o seguinte código:

Private Sub LoadColumnChartDados()
        DirectCast(mcChart.Series(0), PieSeries).ItemsSource = _
                       New KeyValuePair(Of String, Integer)() {New KeyValuePair(Of String, Integer)("Flamento", 67), _
                       New KeyValuePair(Of String, Integer)("Internacional", 65), _
                       New KeyValuePair(Of String, Integer)("São Paulo", 65), _
                       New KeyValuePair(Of String, Integer)("Cruzeiros", 62), _
                       New KeyValuePair(Of String, Integer)("Palmeiras", 62), _
                       New KeyValuePair(Of String, Integer)("Avai", 57)}
    End Sub
End

Para exibir o gráfico clique em MyProject, selecione a aba Aplicativo e em URI de inicialização defina o formulário window3.xaml;

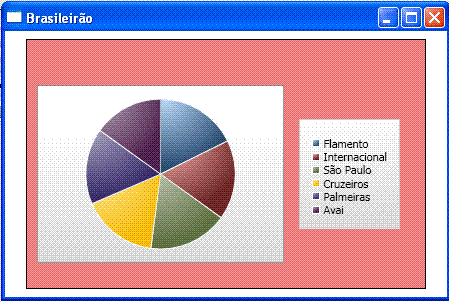

Após esta configuração , executando o projeto iremos obter:

Criando um gráfico de Linha

Vamos continuar usando os mesmos dados para criar um gráfico de Linha:

Inclua um novo formulário através do menu Project -> Add Window; Será incluído um novo formulário window4.xaml;

Defina no arquivo XAML o seguinte código:

<Window x:Class="Window4"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:DV="clr-namespace:System.Windows.Controls.DataVisualization;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    xmlns:DVC="clr-namespace:System.Windows.Controls.DataVisualization.Charting;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    Title="Brasileirão" Height="300" Width="450">
    <Grid>
        <DVC:Chart Canvas.Top="80" Canvas.Left="10" Name="mcChart"   Width="400" Height="250"
           Background="MediumTurquoise">
            <DVC:Chart.Series>
                <DVC:LineSeries  Title="Pontos" IndependentValueBinding="{Binding Path=Key}" DependentValueBinding="{Binding Path=Value}">
                </DVC:PieSeries >
            </DVC:Chart.Series>
        </DVC:Chart>
    </Grid>
</Window>

Abra o arquivo code-behind Window4.xaml.vb declarar o namespace Imports System.Windows.Controls.DataVisualization.Charting e definir o seguinte código:

Private Sub LoadColumnChartDados()
        DirectCast(mcChart.Series(0), LineSeries).ItemsSource = _
                       New KeyValuePair(Of String, Integer)() {New KeyValuePair(Of String, Integer)("Flamento", 67), _
                       New KeyValuePair(Of String, Integer)("Internacional", 65), _
                       New KeyValuePair(Of String, Integer)("São Paulo", 65), _
                       New KeyValuePair(Of String, Integer)("Cruzeiros", 62), _
                       New KeyValuePair(Of String, Integer)("Palmeiras", 62), _
                       New KeyValuePair(Of String, Integer)("Avai", 57)}
    End Sub
End

Para exibir o gráfico clique em MyProject, selecione a aba Aplicativo e em URI de inicialização defina o formulário window4.xaml;

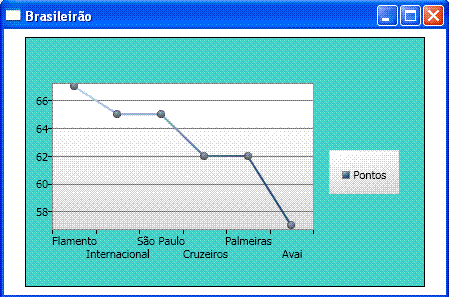

Após esta configuração , executando o projeto iremos obter:

Criando um gráfico de Área

Vamos continuar usando os mesmos dados para criar um gráfico de Linha

Inclua um novo formulário através do menu Project -> Add Window; Será incluído um novo formulário window5.xaml;

Defina no arquivo XAML o seguinte código:

<Window x:Class="Window5"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:DV="clr-namespace:System.Windows.Controls.DataVisualization;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    xmlns:DVC="clr-namespace:System.Windows.Controls.DataVisualization.Charting;assembly=System.Windows.Controls.DataVisualization.Toolkit"
    Title="Brasileirão" Height="300" Width="450">
    <Grid>
        <DVC:Chart Canvas.Top="80" Canvas.Left="10" Name="mcChart"   Width="400" Height="250"
           Background="LawnGreen">
            <DVC:Chart.Series>
                <DVC:AreaSeries  Title="Pontos" IndependentValueBinding="{Binding Path=Key}" DependentValueBinding="{Binding Path=Value}">
                </DVC:AreaSeries >
            </DVC:Chart.Series>
        </DVC:Chart>
    </Grid>
</Window>

Abra o arquivo code-behind Window5.xaml.vb declarar o namespace Imports System.Windows.Controls.DataVisualization.Charting e definir o seguinte código:

Private Sub LoadColumnChartDados()
        DirectCast(mcChart.Series(0), AreaSeries).ItemsSource = _
                       New KeyValuePair(Of String, Integer)() {New KeyValuePair(Of String, Integer)("Flamento", 67), _
                       New KeyValuePair(Of String, Integer)("Internacional", 65), _
                       New KeyValuePair(Of String, Integer)("São Paulo", 65), _
                       New KeyValuePair(Of String, Integer)("Cruzeiros", 62), _
                       New KeyValuePair(Of String, Integer)("Palmeiras", 62), _
                       New KeyValuePair(Of String, Integer)("Avai", 57)}
    End Sub
End

Para exibir o gráfico clique em MyProject, selecione a aba Aplicativo e em URI de inicialização defina o formulário window5.xaml;

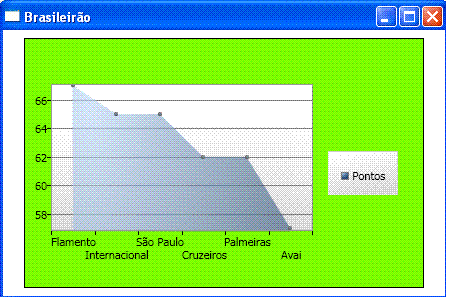

Após esta configuração , executando o projeto iremos obter:

Existem outros recursos que podemos explorar e que eu pretendo abordar em outro artigo. Apenas para citar, um deles é a propriedade Axes do Item Chart que é usada para incluir eixos X e Y a um gráfico. Abaixo temos um exemplo onde incluímos um eixo linear a um gráfico :

<DVC:Chart.Axes>

<DVC:LinearAxis Orientation="Y" Title="New Hires" Interval="40" Foreground="Black"
Background="GreenYellow" FontFamily="Georgia" FontSize="14" FontWeight="Bold" />
</DVC:Chart.Axes>

Aguarde em breve mais artigos sobre aplicações gráficas com WPF.

Pegue o projeto completo aqui: WPF_Graficos.zip

Eu sei é apenas WPF, mas eu gosto...
