ASP .NET MVC 5 - Gerando Gráficos


 Neste artigo vou mostrar mais uma forma de gerar gráficos em aplicações ASP .NET MVC 5, desta vez usando a API Highcharts.NET.

A Highcharts é uma biblioteca JavaScript usada para implementar a geração de diversos tipos gráficos como gráfico de linha, gráfico de barras, etc.

Neste artigo veremos como gerar gráficos usando a biblioteca HighCharts no servidor exibindo o resultado para o cliente.

Recursos Usados:

Criando o projeto ASP .NET MVC 5

Abra o VS 2017 Community e crie um projeto usando o template Web-> ASP .NET Web Application(.NET Framework) e informe o nome Mvc5_Graficos;

A seguir marque o template MVC sem autenticação e clique em OK;

Referenciando a biblioteca Highcharts via Nuget

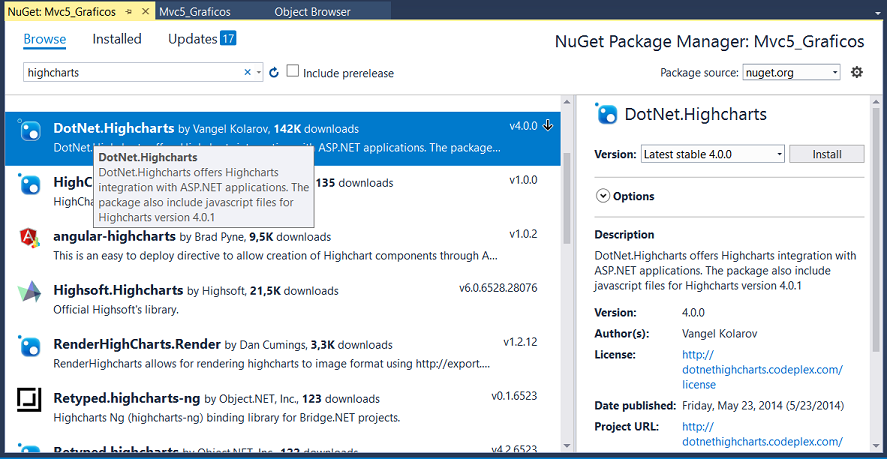

Clique com o botão direito sobre o nome do projeto e a seguir selecione Manage Nuget Packages...

Selecione Browse e a seguir escolha DotNet.Highchars.Net e clique no botão Install.

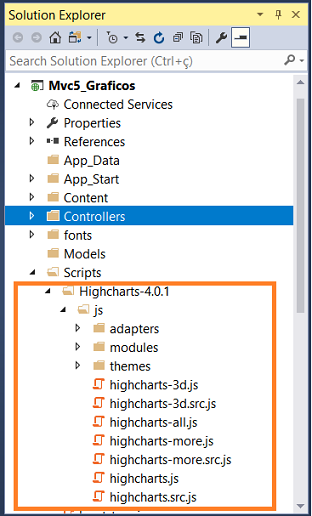

A biblioteca será referenciada no projeto e na pasta Scripts você vai encontrar a pasta Higcharts-4.01, contendo os diversos arquivos usados pela biblioteca:

Criando um gráfico de coluna com Highcharts

Vamos aproveitar o controlador HomeController criado na pasta Controllers e vamos incluir um novo método Action chamado GraficoColuna com o seguinte código :

       public ActionResult GraficoColuna()
        {
            Highcharts columnChart = new Highcharts("columnchart");
            columnChart.InitChart(new Chart()
            {
                Type = DotNet.Highcharts.Enums.ChartTypes.Column,
                BackgroundColor = new BackColorOrGradient(System.Drawing.Color.AliceBlue),
                Style = "fontWeight: 'bold', fontSize: '17px'",
                BorderColor = System.Drawing.Color.LightBlue,
                BorderRadius = 0,
                BorderWidth = 2
            });
            columnChart.SetTitle(new Title()
            {
                Text = "Santos x São Paulo"
            });
            columnChart.SetSubtitle(new Subtitle()
            {
                Text = "Classificação por pontos no Campeonato Brasileiro"
            });
            columnChart.SetXAxis(new XAxis()
            {
                Type = AxisTypes.Category,
                Title = new XAxisTitle() { Text = "Anos", Style = "fontWeight: 'bold', fontSize: '17px'" },
                Categories = new[] { "2004", "2005", "2006", "2007", "2008", "2009", "2010", "2011", "2012" }
            });
            columnChart.SetYAxis(new YAxis()
            {
                Title = new YAxisTitle()
                {
                    Text = "Pontos",
                    Style = "fontWeight: 'bold', fontSize: '17px'"
                },
                ShowFirstLabel = true,
                ShowLastLabel = true,
                Min = 0
            });
            columnChart.SetLegend(new Legend
            {
                Enabled = true,
                BorderColor = System.Drawing.Color.CornflowerBlue,
                BorderRadius = 6,
                BackgroundColor = new BackColorOrGradient(ColorTranslator.FromHtml("#FFADD8E6"))
            });
            columnChart.SetSeries(new Series[]
            {
                new Series{
                    Name = "Santos",
                    Data = new Data(new object[] { 89, 59, 64, 62, 45, 49, 53, 53, 57 })
                },
                new Series()
                {
                    Name = "São Paulo",
                    Data = new Data(new object[] { 82, 58, 78, 77, 75, 65, 59, 66, 50 })
                }
            }
            );
            return View(columnChart);
        }

Neste método Action estamos criando um gráfico de coluna comparando o desempenho de dois times: Santos e São Paulo com base na sua classificação por pontos nos campeonatos brasileiros de 2004 a 2012 onde definimos:

Para criar a respectiva view GraficoColuna.cshtml na pasta Home clique com o botão direito do mouse no interior do método Action GraficoColuna e escolha Add View;

Aceite o nome padrão e inclua o código abaixo neste arquivo:

@model DotNet.Highcharts.Highcharts
@{
    ViewBag.Title = "Highcharts";
}
<h1>Gráfico de Coluna : @ViewBag.Title</h1>
<hr />
<div class="row">
    <div>
        <div class="col-md-12 col-md-6">
            @(Model)
        </div>
    </div>
</div>

Para que o gráfico seja renderizado corretamente devemos incluir no arquivo de _Layout.cshtml uma referência a biblioteca highcharts.js e também devemos inicializar o arquivo jQuery antes da tag body:

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>@ViewBag.Title - Macoratti .net</title>
    @Styles.Render("~/Content/css")
    @Scripts.Render("~/bundles/modernizr")
    @Scripts.Render("~/bundles/jquery")
</head>
<body>
    <div class="navbar navbar-inverse navbar-fixed-top">
        <div class="container">
            <div class="navbar-header">
                <button type="button" class="navbar-toggle" data-toggle="collapse" data-target=".navbar-collapse">
                    <span class="icon-bar"></span>
                    <span class="icon-bar"></span>
                    <span class="icon-bar"></span>
                </button>
                @Html.ActionLink("Gráfico de Coluna", "Index", "Home", new { area = "" }, new { @class = "navbar-brand" })
            </div>
            <div class="navbar-collapse collapse">
                <ul class="nav navbar-nav">
                    <li>@Html.ActionLink("Home", "Index", "Home")</li>
                    <li>@Html.ActionLink("Gráfico de Coluna", "GraficoColuna", "Home")</li>
                </ul>
            </div>
        </div>
    </div>
    <div class="container body-content">
        @RenderBody()
        <hr />
        <footer>
            <p>&copy; @DateTime.Now.Year - Macoratti .net</p>
        </footer>
    </div>

    @Scripts.Render("~/bundles/bootstrap")
    <script src="~/Scripts/Highcharts-4.0.1/js/highcharts.js"></script>
    @RenderSection("scripts", required: false)
</body>
</html>

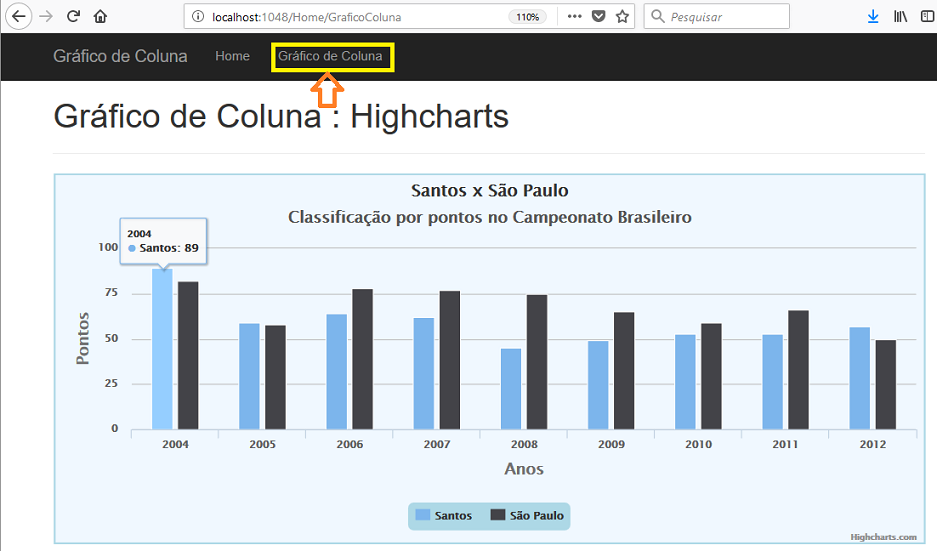

Executando a aplicação e clicando no menu Gráfico de Coluna iremos obter o seguinte resultado:

Pegue o projeto completo aqui :  Mvc5_Graficos.zip (sem as referências)
